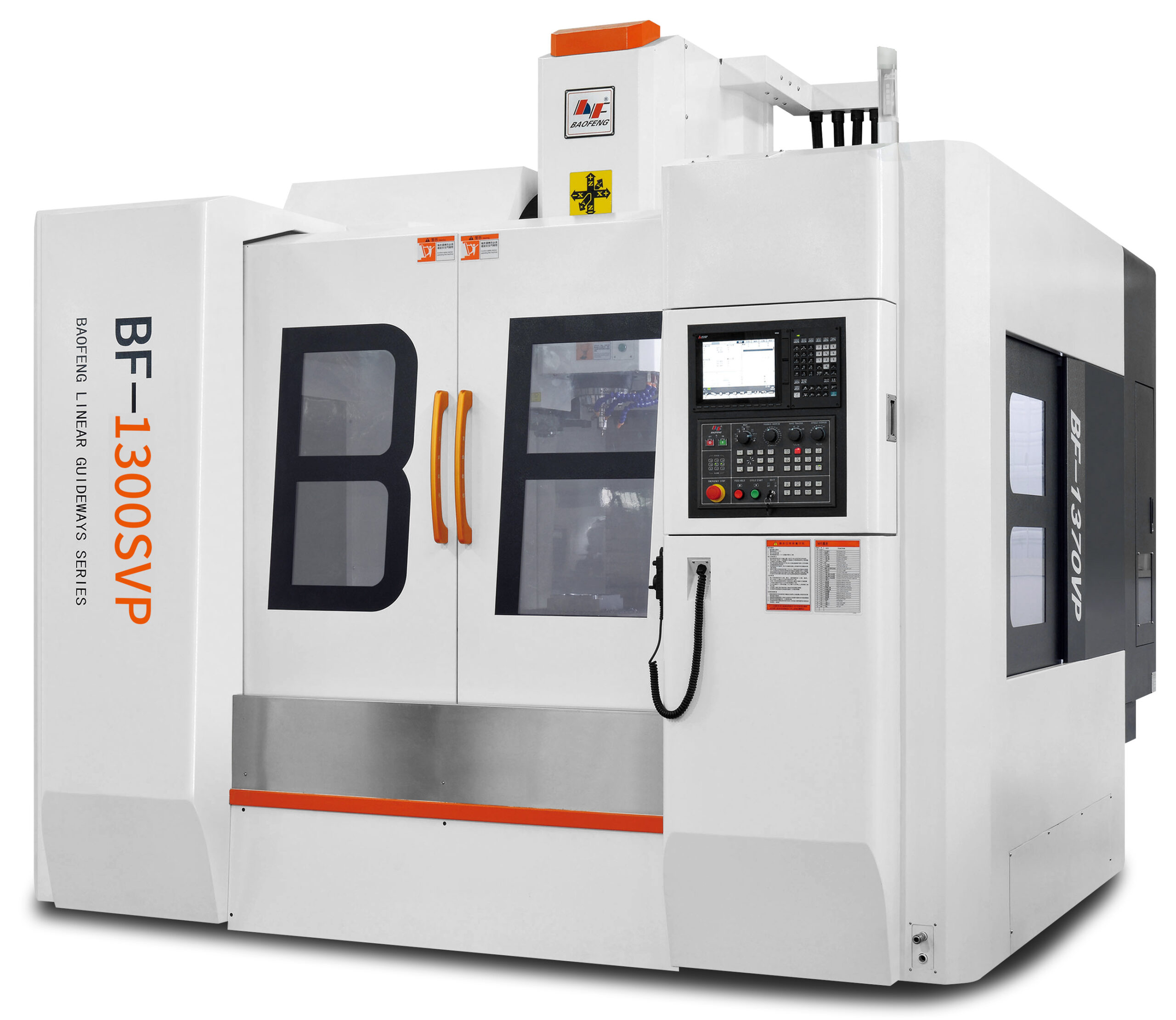

Projetado especificamente para a fabricação de moldes e componentes de alta complexidade, este centro de usinagem vertical combina elevada rigidez estrutural, precisão e desempenho dinâmico. Sua configuração com o eixo Y posicionado sobre o eixo X garante suporte total da mesa em toda a área de trabalho, proporcionando maior estabilidade e eliminando deflexões durante os movimentos extremos.
Com estrutura robusta e otimizada para usinagem de alta velocidade, a máquina oferece excelente desempenho em operações de desbaste, semiacabamento e acabamento, assegurando elevada produtividade, precisão dimensional e qualidade superficial. É a solução ideal para aplicações que exigem máxima confiabilidade no processamento de moldes e peças de alta precisão.
| Eixos X/Y/Z 1300 x 700 x 700 mm | ||
| Distância do nariz do spindle à mesa 155-855 mm | ||
| Distância do centro do spindle à coluna 755 mm | ||
| Tamanho da mesa 1450 x 700 mm | ||
| Peso máximo na mesa de trabalho 1500 kg | ||
| Dimensões dos rasgos em T da mesa 5-18x152 mm | ||
| Comando CNC Mitsubishi (M80) / Fanuc (0i-MF Plus) / Siemens (828D SW28x) | ||
| Spindle Direct Drive | ||
| Rotação do spindle 12.000 rpm | ||
| Cone do spindle BBT40 | ||
| Potência do motor do spindle (Fanuc) 15/18.5 kW | ||
| Torque do motor do spindle (Fanuc) 95.5/118/159/191 Nm | ||
| Potência do motor do spindle (Mitsubishi) 15/18.5 kW | ||
| Torque do motor do spindle (Mitsubishi) 77.8/106/118 Nm | ||
| Motor de avanço dos eixos X/Y/Z 3.0/3.0/3.0 kW | ||
| Torque dos eixos X/Y/Z (Fanuc) 20/45 Nm | ||
| Torque dos eixos X/Y/Z (Mitsubishi) XY: 22.5/64 Z: 37.2/90 Nm | ||
| Velocidade de avanço rápido dos eixos X/Y/Z 24/24/24 m/min | ||
| Precisão de posicionamento 0.003/300 mm | ||
| Repetibilidade de posicionamento 0.002/300 mm | ||
| Dimensões da máquina 3235 x 3950 x3300 mm | ||
| Peso da máquina 10500 kg |
