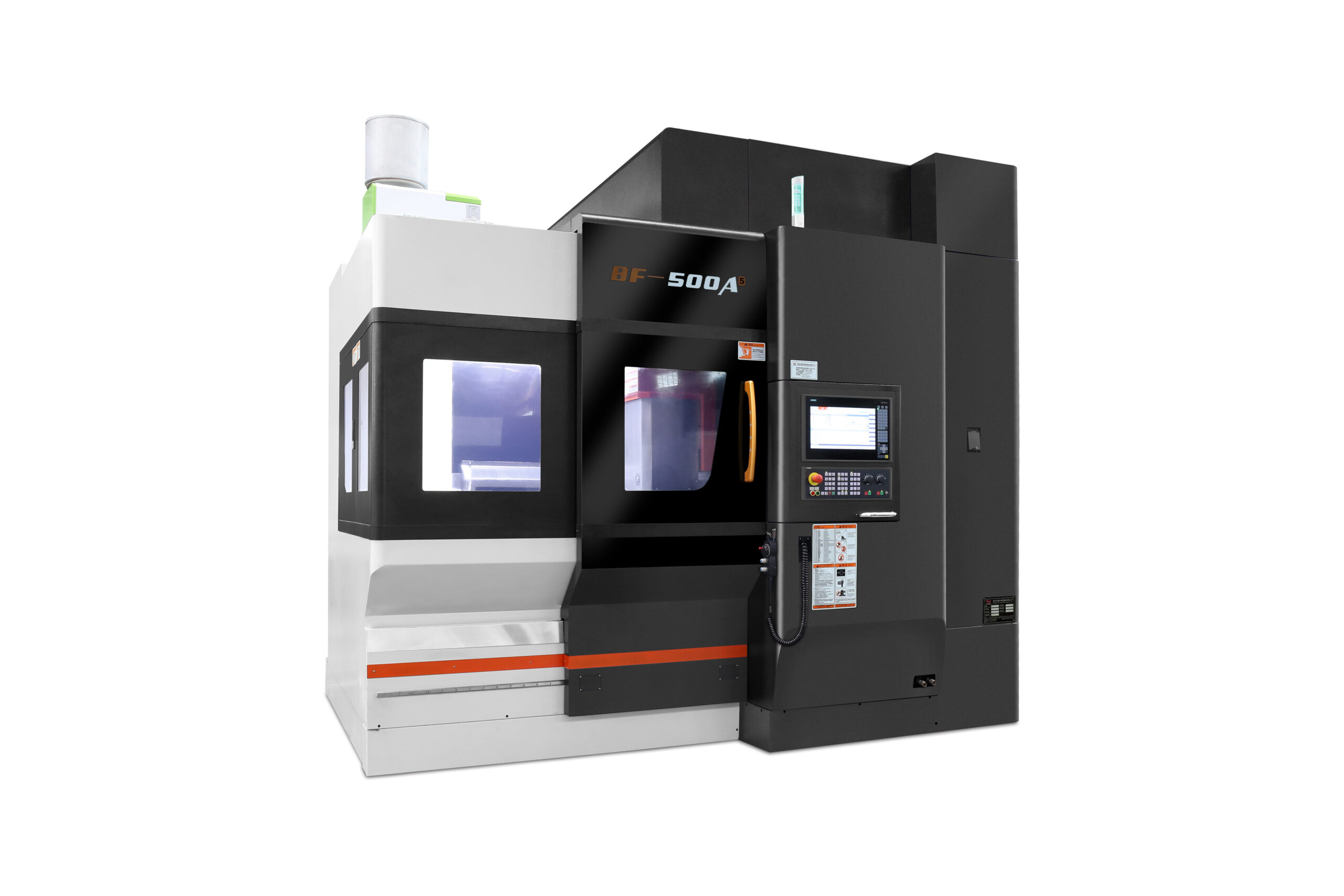

Projetado para atender às mais exigentes aplicações de usinagem simultânea em 5 eixos, este centro de usinagem combina alta precisão, rigidez estrutural e desempenho dinâmico superior. Sua estrutura tipo pórtico, construída em ferro fundido FC30 de alta resistência, proporciona excelente estabilidade mecânica e absorção de vibrações, garantindo máxima precisão mesmo em operações complexas.
Equipado com sistema berço de 5 eixos, utiliza motores torque DDR de acionamento direto no eixo C e acionamento duplo no eixo A, oferecendo elevada rigidez, suavidade de movimento e precisão de posicionamento para usinagens de alta complexidade.
Ideal para a fabricação de moldes, componentes aeronáuticos, peças automotivas, componentes mecânicos de precisão e peças de grande porte, permite a usinagem completa em uma única fixação, reduzindo tempos de setup e aumentando significativamente a produtividade e a qualidade final das peças.
| Eixos X/Y/Z 600 x 1080 x 500 mm | ||
| Faixa de inclinação dos eixos A/B -120--40° mm | ||
| Faixa de rotação do eixo C 360° mm | ||
| Distância do nariz do spindle à mesa 100-610 | ||
| Distância da superfície da mesa ao centro de rotação do eixo A 0 | ||
| Diâmetro da mesa rotativa ⌀500 mm | ||
| Peso máximo na mesa de trabalho 350 kg | ||
| Dimensões dos rasgos em T da mesa 12H8 | ||
| Diâmetro máximo do furo de referência ⌀50H7 | ||
| Comando CNC Siemens (Sinumerik One) | ||
| Spindle Built-in | ||
| Rotação do spindle 15.000 rpm | ||
| Cone do spindle HSK-A63 | ||
| Potência do motor do spindle (Siemens) 30 kW | ||
| Torque do motor do spindle (Siemens) 105 Nm | ||
| Motor de avanço dos eixos X/Y/Z/A/C (Siemens) 2.9/2.9/3.55/3.1/1.6 kW | ||
| Torque dos eixos X/Y/Z/A/C (Siemens) 22/22/22/543/363 Nm | ||
| Velocidade de avanço rápido dos eixos X/Y/Z/A/C 24/24/24 m/min | ||
| Velocidade de rotação do eixo A 30 rpm | ||
| Velocidade de rotação do eixo C 60 rpm | ||
| Precisão de posicionamento 0.003/300 mm | ||
| Repetibilidade de posicionamento 0.002/300 mm | ||
| Precisão de posicionamento dos eixos A/C ±5 arc-sec | ||
| Repetibilidade de posicionamento dos eixos A/C 3 arc-sec | ||
| Dimensões da máquina 3250 x 3500 x 3300 mm | ||
| Peso da máquina 9500 kg |
Acesse o catálogo completo e veja os modelos, especificações técnicas e soluções desenvolvidas pela Baofeng para aumentar produtividade, precisão e eficiência na sua produção.
