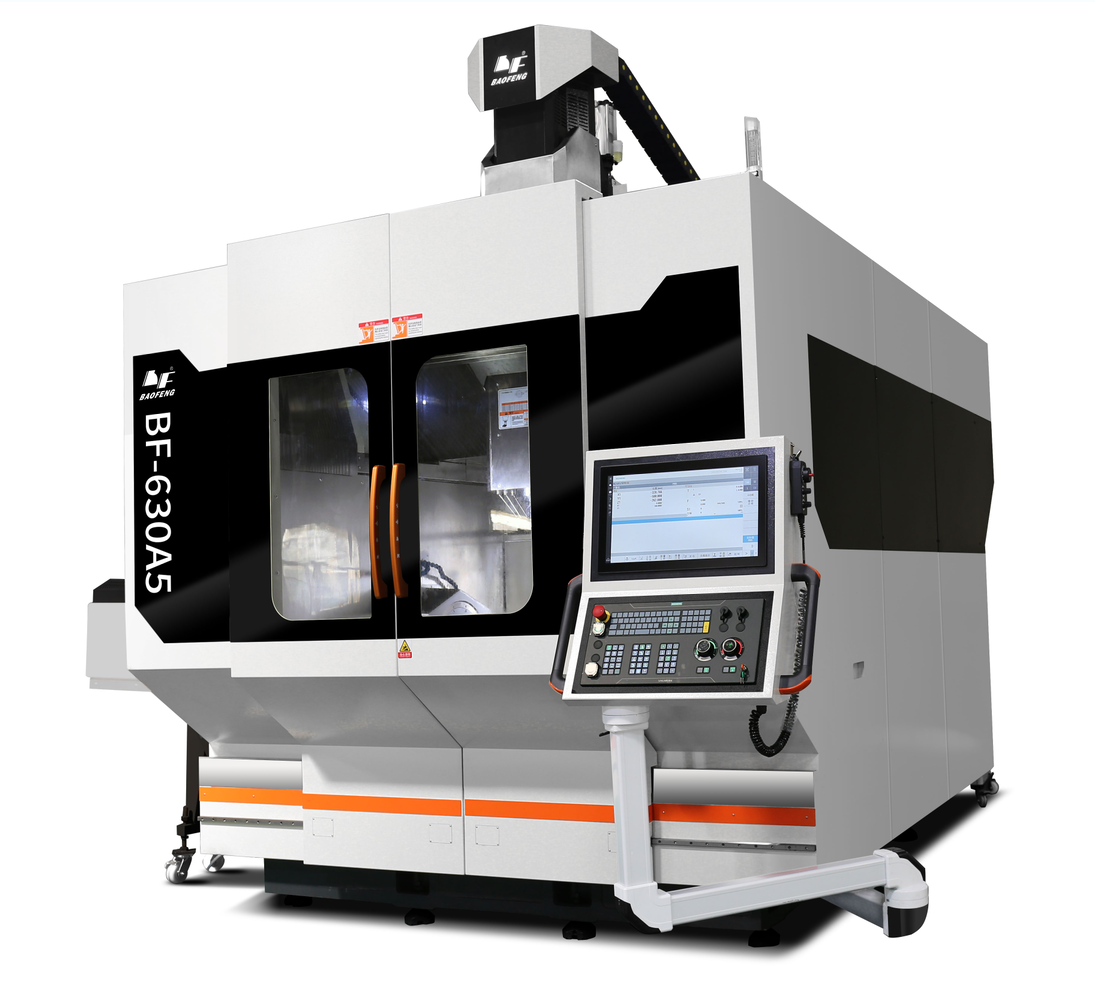

Projetado para atender às mais exigentes aplicações de usinagem simultânea em 5 eixos, este centro de usinagem combina alta precisão, rigidez estrutural e desempenho dinâmico superior. Sua estrutura tipo pórtico, construída em ferro fundido FC30 de alta resistência, proporciona excelente estabilidade mecânica e absorção de vibrações, garantindo máxima precisão mesmo em operações complexas.
Equipado com sistema berço de 5 eixos, utiliza motores torque DDR de acionamento direto no eixo C e acionamento duplo no eixo A, oferecendo elevada rigidez, suavidade de movimento e precisão de posicionamento para usinagens de alta complexidade.
Ideal para a fabricação de moldes, componentes aeronáuticos, peças automotivas, componentes mecânicos de precisão e peças de grande porte, permite a usinagem completa em uma única fixação, reduzindo tempos de setup e aumentando significativamente a produtividade e a qualidade final das peças.
| Eixos X/Y/Z 900 x 1050 x 650 mm | ||
| Faixa de inclinação dos eixos A/B -120--120° mm | ||
| Faixa de rotação do eixo C 360° mm | ||
| Distância do nariz do spindle à mesa 120-770 | ||
| Distância da superfície da mesa ao centro de rotação do eixo A 60 | ||
| Diâmetro da mesa rotativa ⌀630 mm | ||
| Peso máximo na mesa de trabalho 850 kg | ||
| Dimensões dos rasgos em T da mesa 14H7 | ||
| Diâmetro máximo do furo de referência ⌀50H7 | ||
| Comando CNC Siemens (Sinumerik One) | ||
| Spindle Built-in | ||
| Rotação do spindle 15.000 rpm | ||
| Cone do spindle HSK-A63 | ||
| Potência do motor do spindle (Siemens) 30 kW | ||
| Torque do motor do spindle (Siemens) 105 Nm | ||
| Motor de avanço dos eixos X/Y/Z/A/C (Siemens) 6.4/6.4/6.4/8.1*2/6.3 kW | ||
| Torque dos eixos X/Y/Z/A/C (Siemens) 40/40/40/1290*2/600 Nm | ||
| Velocidade de avanço rápido dos eixos X/Y/Z/A/C 20/20/20 m/min | ||
| Velocidade de rotação do eixo A 20 rpm | ||
| Velocidade de rotação do eixo C 60 rpm | ||
| Precisão de posicionamento 0.003/300 mm | ||
| Repetibilidade de posicionamento 0.002/300 mm | ||
| Precisão de posicionamento dos eixos A/C ±5 arc-sec | ||
| Repetibilidade de posicionamento dos eixos A/C 3 arc-sec | ||
| Dimensões da máquina 5200 x 3800 x 4100 mm | ||
| Peso da máquina 18000 kg |
