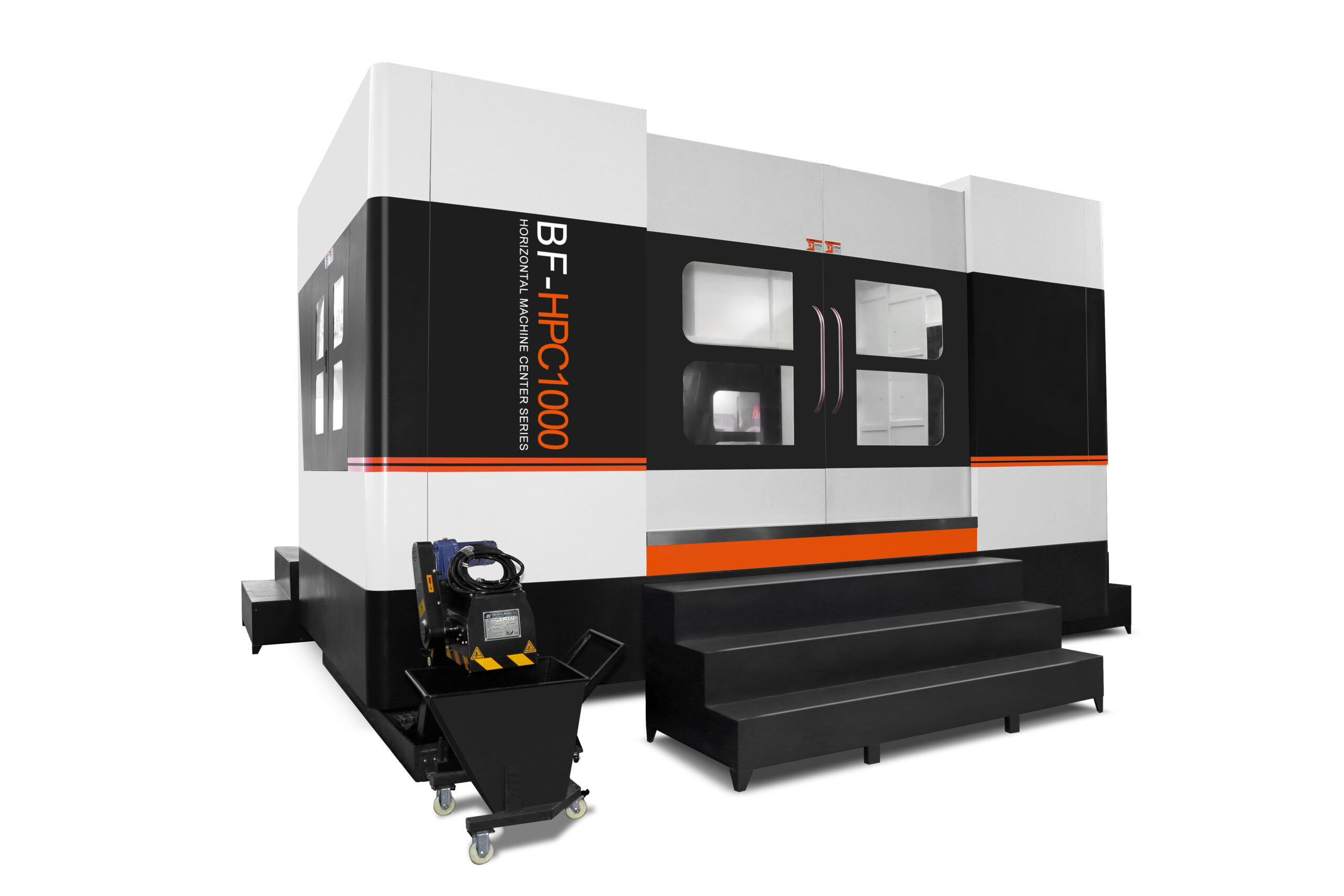

Projetado para máxima produtividade e versatilidade, o Centro de Usinagem Horizontal é ideal para a fabricação de peças mecânicas de média e grande complexidade. Sua estrutura com base em formato T e suporte integral dos eixos proporciona elevada rigidez, estabilidade e precisão durante todo o processo de usinagem.
Capaz de executar operações de fresamento, furação, mandrilamento, alargamento, rosqueamento e usinagem de superfícies 2D e 3D, oferece alta eficiência na produção de componentes para os setores automotivo, máquinas industriais, motores, eletrodomésticos e mecânica em geral.
O sistema automático de remoção de cavacos reduz significativamente os tempos de parada para limpeza, aumentando a produtividade e garantindo maior continuidade operacional.
| Eixos X/Y/Z 2500 x 1600 x 1400 mm | ||
| Distância do nariz do spindle à mesa 280-1680 mm | ||
| Distância do centro do spindle à coluna 200/1800 mm | ||
| Tamanho da mesa 1000 x 1000 mm | ||
| Peso máximo na mesa de trabalho 5000 kg | ||
| Dimensões dos rasgos em T da mesa 9-22x100 mm | ||
| Comando CNC Mitsubishi (M80) / Fanuc (0i-MF Plus) / Siemens (828D SW28x) | ||
| Spindle Gear Drive | ||
| Rotação do spindle 6.000 rpm | ||
| Cone do spindle BT50 | ||
| Potência do motor do spindle (Fanuc) 22/26 kW | ||
| Torque do motor do spindle (Fanuc) 140/166/223/286 Nm | ||
| Potência do motor do spindle (Mitsubishi) 22/26 kW | ||
| Torque do motor do spindle (Mitsubishi) 140/166/223 Nm | ||
| Motor de avanço dos eixos X/Y/Z (Fanuc) 7.0/7.0/6.0/4.0 kW | ||
| Motor de avanço dos eixos X/Y/Z (Mitsubishi) 7.0/7.0/7.0/3.0 Nm | ||
| Torque dos eixos X/Y/Z (Fanuc) X: 30/83 Y: 38/130 B: 22/64 Nm | ||
| Torque dos eixos X/Y/Z (Mitsubishi) 45/130 m/min | ||
| Velocidade de avanço rápido dos eixos X/Y/Z 12/12/12 mm | ||
| Precisão de posicionamento 0.005/300 mm | ||
| Repetibilidade de posicionamento 0.003/300 mm | ||
| Dimensões da máquina 6900 x 5750 x 4330 mm | ||
| Peso da máquina 28000 kg |
Acesse o catálogo completo e veja os modelos, especificações técnicas e soluções desenvolvidas pela Baofeng para aumentar produtividade, precisão e eficiência na sua produção.
