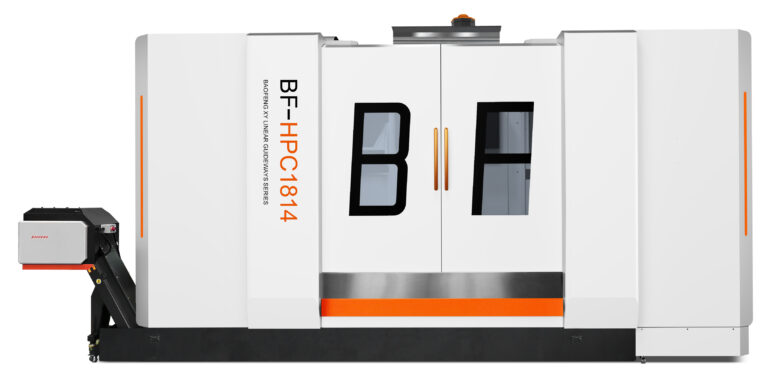

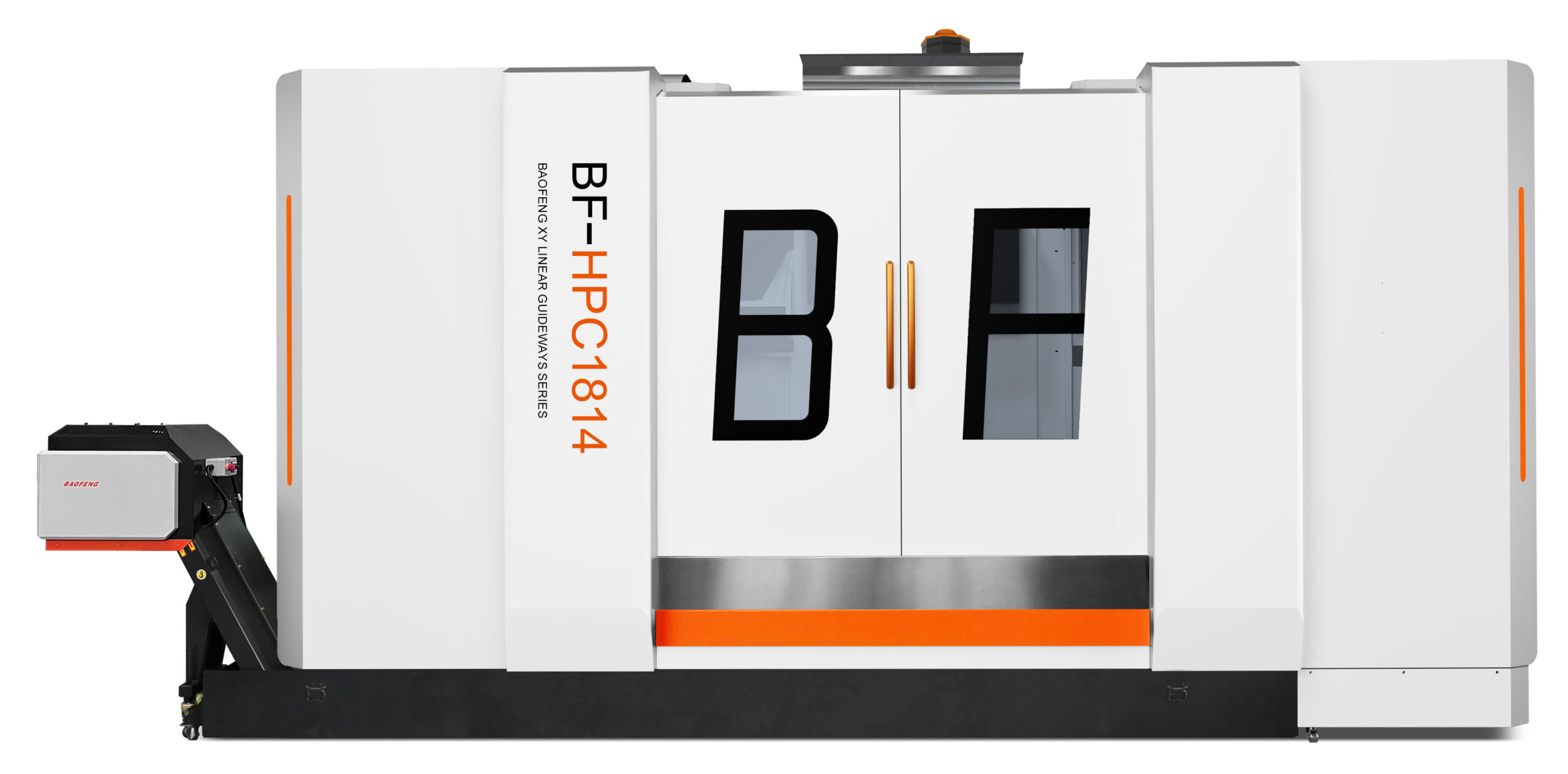

Projetado para máxima produtividade e versatilidade, o Centro de Usinagem Horizontal é ideal para a fabricação de peças mecânicas de média e grande complexidade. Sua estrutura com base em formato T e suporte integral dos eixos proporciona elevada rigidez, estabilidade e precisão durante todo o processo de usinagem.
Capaz de executar operações de fresamento, furação, mandrilamento, alargamento, rosqueamento e usinagem de superfícies 2D e 3D, oferece alta eficiência na produção de componentes para os setores automotivo, máquinas industriais, motores, eletrodomésticos e mecânica em geral.
O sistema automático de remoção de cavacos reduz significativamente os tempos de parada para limpeza, aumentando a produtividade e garantindo maior continuidade operacional.
| Eixos X/Y/Z 1800 x 1400 x 1200 mm | ||
| Distância do nariz do spindle à mesa 200-1400 mm | ||
| Distância do centro do spindle à coluna 160-1560 mm | ||
| Tamanho da mesa 2000 x 900 mm | ||
| Peso máximo na mesa de trabalho 1600 kg | ||
| Dimensões dos rasgos em T da mesa 5-22x165 mm | ||
| Comando CNC Mitsubishi (M80) / Fanuc (0i-MF Plus) | ||
| Spindle Belt Drive | ||
| Rotação do spindle 6.000 rpm | ||
| Cone do spindle BT50 | ||
| Potência do motor do spindle (Fanuc) 15/18.5 kW | ||
| Torque do motor do spindle (Fanuc) 143/191/236 Nm | ||
| Potência do motor do spindle (Mitsubishi) 15/18.5 kW | ||
| Torque do motor do spindle (Mitsubishi) 143/191/236 Nm | ||
| Motor de avanço dos eixos X/Y/Z (Fanuc) 3.0/3.0/3.0 kW | ||
| Motor de avanço dos eixos X/Y/Z (Mitsubishi) 4.5/4.5/4./5 Nm | ||
| Torque dos eixos X/Y/Z (Fanuc) 36/90 Nm | ||
| Torque dos eixos X/Y/Z (Mitsubishi) 37.2/90 m/min | ||
| Velocidade de avanço rápido dos eixos X/Y/Z 15/15/15 mm | ||
| Precisão de posicionamento 0.005/300 mm | ||
| Repetibilidade de posicionamento 0.003/300 mm | ||
| Dimensões da máquina 4950 x 4125 x 3195 mm | ||
| Peso da máquina 15000 kg |
Acesse o catálogo completo e veja os modelos, especificações técnicas e soluções desenvolvidas pela Baofeng para aumentar produtividade, precisão e eficiência na sua produção.
