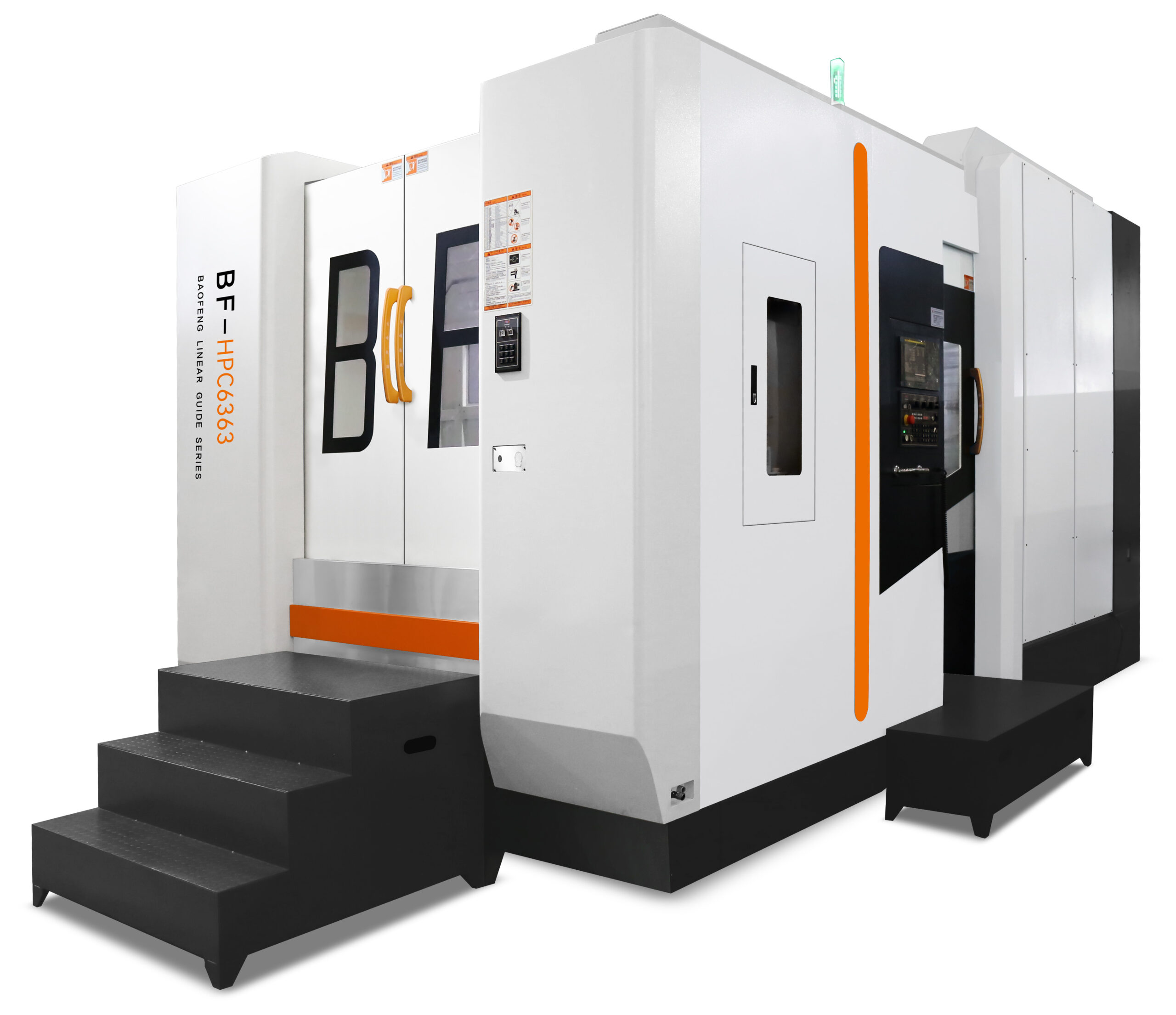

Projetado para máxima produtividade e versatilidade, o Centro de Usinagem Horizontal é ideal para a fabricação de peças mecânicas de média e grande complexidade. Sua estrutura com base em formato T e suporte integral dos eixos proporciona elevada rigidez, estabilidade e precisão durante todo o processo de usinagem.
Capaz de executar operações de fresamento, furação, mandrilamento, alargamento, rosqueamento e usinagem de superfícies 2D e 3D, oferece alta eficiência na produção de componentes para os setores automotivo, máquinas industriais, motores, eletrodomésticos e mecânica em geral.
O sistema automático de remoção de cavacos reduz significativamente os tempos de parada para limpeza, aumentando a produtividade e garantindo maior continuidade operacional.
| Eixos X/Y/Z 1300 x 850 x 950 mm | ||
| Distância do nariz do spindle à mesa 130/1080 mm | ||
| Distância do centro do spindle à coluna 50-900 mm | ||
| Tamanho da mesa 630 x 630 mm | ||
| Peso máximo na mesa de trabalho 1200 kg | ||
| Dimensões dos rasgos em T da mesa - mm | ||
| Comando CNC Mitsubishi (M80) / Fanuc (0i-MF Plus) / Siemens (828D SW28x) | ||
| Spindle Belt Drive | ||
| Rotação do spindle 6.000 rpm | ||
| Cone do spindle BBT50-190-45° | ||
| Potência do motor do spindle (Fanuc) 15/18.5 kW | ||
| Torque do motor do spindle (Fanuc) 143/191/236 Nm | ||
| Potência do motor do spindle (Mitsubishi) 15/18.5 kW | ||
| Torque do motor do spindle (Mitsubishi) 143/191/236 Nm | ||
| Motor de avanço dos eixos X/Y/Z (Fanuc) 3.0/3.0/3.0/3.0/3.0 kW | ||
| Motor de avanço dos eixos X/Y/Z (Mitsubishi) 7.0/7.0/70./3.0/3.0 Nm | ||
| Torque dos eixos X/Y/Z (Fanuc) 36/90 Nm | ||
| Torque dos eixos X/Y/Z (Mitsubishi) XYZ: 15/130 B: 22./64 m/min | ||
| Velocidade de avanço rápido dos eixos X/Y/Z 24/24/24 mm | ||
| Precisão de posicionamento 0.005/300 mm | ||
| Repetibilidade de posicionamento 0.003/300 mm | ||
| Dimensões da máquina 6800 x 4300 x 3370 mm | ||
| Peso da máquina 16000 kg |
Acesse o catálogo completo e veja os modelos, especificações técnicas e soluções desenvolvidas pela Baofeng para aumentar produtividade, precisão e eficiência na sua produção.
