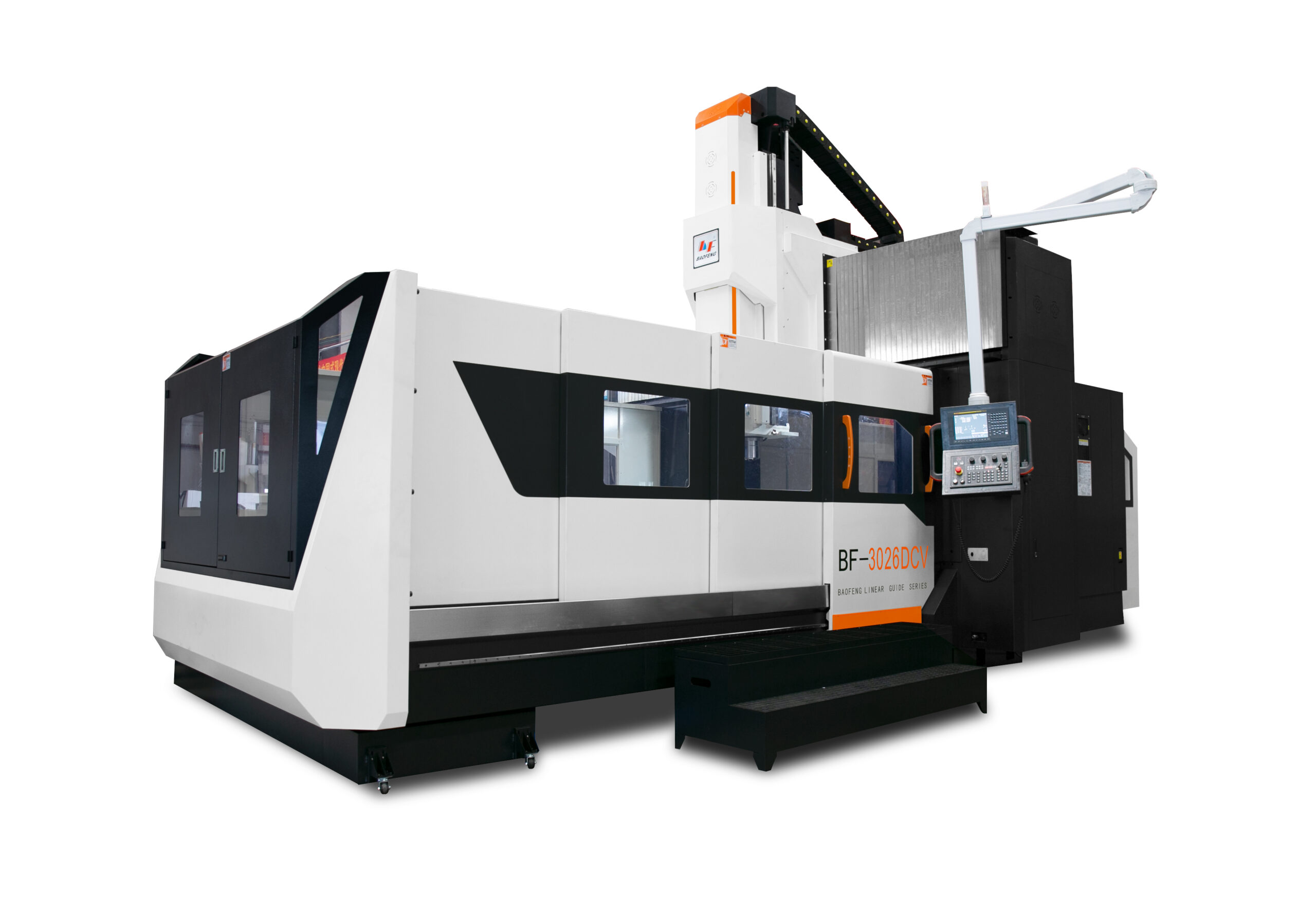

Projetado para operações de usinagem pesada e alta precisão, o Centro de Usinagem Portal oferece elevada capacidade estrutural para o processamento de peças de grandes dimensões. Sua construção monobloco garante máxima estabilidade e absorção de vibrações, proporcionando excelente acabamento superficial e precisão dimensional.
Com configuração de mesa fixa, a máquina permite a integração de cabeçotes de 5 eixos e conta com sistema de troca automática de cabeçotes de 5 faces e ferramentas, ampliando a versatilidade para usinagens complexas em múltiplos ângulos e reduzindo significativamente os tempos de preparação.
É a solução ideal para a fabricação de moldes, matrizes, componentes estruturais, grandes placas, caixas mecânicas e peças técnicas de alta precisão, atendendo aos mais exigentes setores da indústria mecânica, automotiva, metalúrgica e de ferramentaria.
| Eixos X/Y/Z 3200 x 2600 x 1000 mm | ||
| Distância do nariz do spindle à mesa 236-1236 mm | ||
| Largura do portal 2600 mm | ||
| Tamanho da mesa 3000 x 2200 mm | ||
| Peso máximo na mesa de trabalho 12.000 kg | ||
| Dimensões dos rasgos em T da mesa 11-22 x 200 mm | ||
| Comando CNC Mitsubishi (M80) / Fanuc (0i-MF Plus) / Siemens (828D) | ||
| Spindle Direct Drive | ||
| Rotação do spindle 10.000 rpm | ||
| Cone do spindle BBT50-45° | ||
| Potência do motor do spindle (Fanuc) 22/26 kW | ||
| Torque do motor do spindle (Fanuc) 140/166/223 Nm | ||
| Potência do motor do spindle (Mitsubishi) 22/26 kW | ||
| Torque do motor do spindle (Mitsubishi) 140/166/223 Nm | ||
| Motor de avanço dos eixos X/Y/Z (Fanuc) 6.0/7.0/7.0 kW | ||
| Motor de avanço dos eixos X/Y/Z (Mitsubishi) 7.0/7.0/7.0 kW | ||
| Torque dos eixos X/Y/Z (Fanuc) X:38/130 YZ:30/83 Nm | ||
| Torque dos eixos X/Y/Z (Mitsubishi) 49/152 Nm | ||
| Velocidade de avanço rápido dos eixos X/Y/Z 12/12/12 m/min | ||
| Precisão de posicionamento 0.005/300 mm | ||
| Repetibilidade de posicionamento 0.003/300 mm | ||
| Dimensões da máquina 8450 X 5270 X 5000 mm | ||
| Peso da máquina 32.000 kg |
Acesse o catálogo completo e veja os modelos, especificações técnicas e soluções desenvolvidas pela Baofeng para aumentar produtividade, precisão e eficiência na sua produção.
